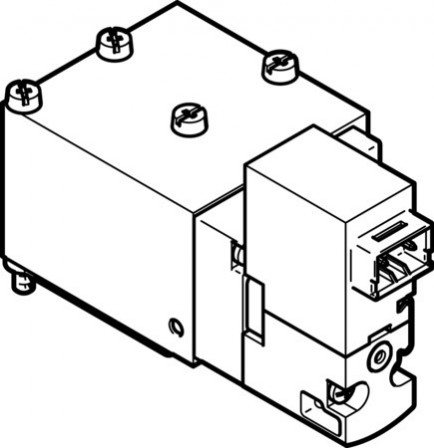

VOVG-B12-M52Q-AH-F-1H2 Électrodistributeur FESTO 560713
Voir les documents
Voir les détails techniques
Références
Web : A700-D079946
Fabricant : 560713
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Raccord électrique | 2 pôles, Connecteur mâle |
| Degré de protection | IP40 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991049 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 2.1 |
| Fonction de distributeur | 5/2, monostable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | piloté |
| Pression de service (PSI) | 0,2, 0,8, 2, 8, 29, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -5, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 180 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase |
| Raccord pneumatique 2 | Embase |
| Raccord pneumatique 3 | Embase |
| Largeur (MM) | 25 |
| Chevauchement | recouvrement positif |
| Temps de commutation désactivé (MS) | 18 |
| Temps de commutation activé (MS) | 15 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Matériau joints d'étanchéité | FPM, HNBR, NBR |
| Commande manuelle auxiliaire | Monostable |
| Caractéristiques de bobine | 24 V DC : 1 W |
| Série | VOVG |
| Type de produit | électrodistributeur |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
